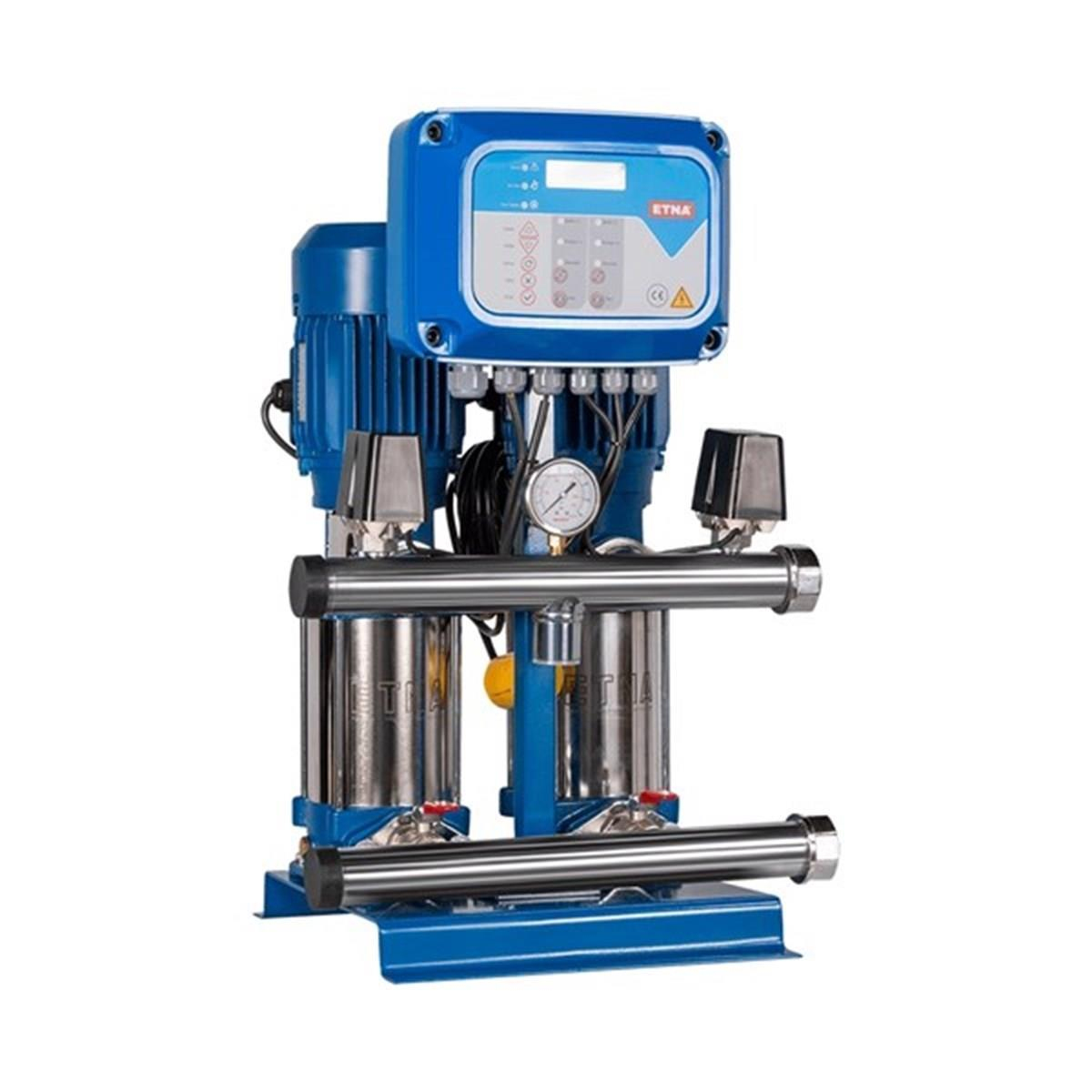

ETNA Sabit Devirli, Dik Milli, İki Pompalı Hidroforlar (2 KO 25/4-40)

ETNA Sabit Devirli, Dik Milli, İki Pompalı Hidroforlar (2 KO 25/4-40)

Konut-apartman, ticari bina (otel, hastane, yurt, okul vb.) sulama sistemleri ve tarımsal uygulamalarda gereksinim duyulan basınçlı su ihtiyacını karşılamaya yönelik olarak tasarlanıp üretilmiş hidrofor sistemleridir.

Genel Özellikler

• Elektronik kontrol paneli

• Susuz çalışmaya karşı düşük akım koruması

• Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)

• Ayarlanabilen alçak ve yüksek akım-gerilim koruması

• Faz sırası ve faz yokluğu koruması

• Pompa hazır devrede ve hata durumlarını ekrandan izleyebilme

• Faz gerilimleri ve motor akımlarını ekranda izleyebilme

• Arıza durumunda hata adı ile ekranda okuyabilme

• Sıralı çalışma eş yaşlanma özelliği

• Emiş ve basma kollektörü, manometre ve basınç şalteri

• Yaylı tip sessiz paslanmaz geri tepme ventili

• Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase

Not: Özel yataklama sistemi sayesinde uzun süre susuz çalışmaya karşı dayanıklıdır.

Bağlantı fleksi ve dengeleme tankı hariçtir.

Pompa Özellikleri

Teknik Özellikler

• 16 bar ve üzeri basınçlar için fleks hortum önerilmez.

• Emiş kollektörü dahildir.

• Durdurma basıncı çalıştırma basıncının minumum 1,5 bar üzerindedir.

• Ürünün garanti kapsamına girebilmesi için, ilk çalıştırmanın yetkili servislerimizce yapılması gerekmektedir.

• Hidrofor eksi kottan emiş yapacak ise firmamızdan bilgi alınız.

• Tavsiye edilen tank ve bağlantı fleksi fiyatları için firmamız ile iletişime geçiniz.

Hidrofor Debisinin Q (m³/h) Hesaplanması

Hidrofor debisinin hesabında, hidroforun tesis edileceği mekanın kullanım amacı belirleyicidir. Örneğin evsel kullanıma yönelik bir hidroforun debi hesabı ile yurt, okul, spor salonu veya endüstriyel tüketime hitap edecek bir hidroforun debi hesabında farklılıklar olacaktır. Debi hesabındaki mekanın niteliğinden kaynaklanan fark; eş kullanım faktörü (f) olarak adlandırılır.

Çok kullanıcılı bir sistemde(apartman v.b.), kullanıcıların kaç adedinin aynı anda öngörülen miktarda su kullanacağına dair bir faktördür.

Kullanıcı sayısı olarak; konutlarda bağımsız bölüm(daire) ve her bir bağımsız bölümdeki kişi sayısı, hastahane ve otellerde yatak sayısı, iş yeri v.b. yerlerde çalışan kişi sayısını dikkate almak gerekmektedir.

Q (m³/h) : A*B*T*f

A: Binadaki daire veya bağımsız bölüm sayısı
B: Bağımsız bölüm başına kişi sayısı
T: Bireyin ortalama su tüketimi (litre/gün)
f: Eş kullanım faktörü

Türkiye’ de aile başına ortalama 4 bireyin yaşadığı, ve her bir bireyin ortalama su ihtiyacının 100-300 lt/gün aralığında olduğu kabul edilebilir. Ortalama su tüketimi yaşam standartları ve mekanın kullanım amacına göre farklılık göstermekte olup, ortalama su tüketiminin belirlenmesinde yandaki tablodan faydalanılabilir.

 Örnek: 100 daireli bir toplu konut yerleşimde

Q : 100 *4*150*0,25 = 15000 lt/h (15 m³/h) debi gereklidir.

Bu durumda yukarıdaki örneğimizde hidrofor alt basıncında (Halt) pompa başına 15 m³/h debi verebilen iki pompalı bir sistem veya her bir pompası 7,5 m³/h debi verebilen 3 pompalı bir hidrofor sistemi öngörülebilir. Belli kapasitelerden yüksek hidrofor sistemlerinde (örneğin 6 m³/h ve üzeri) tek pompalı sistemler yerine çok pompalı sistemler öngörülmesi, sistemin yedeklenmesi özelliğinin yanı sıra, elektrik tasarrufu, konfor ve pompaların ömrünün uzaması v.b. faydaları sağlayacaktır. Bu nedenle toplam debi gereksiniminin fazla olduğu kullanma suyu hidroforlarının çok pompalı seçilmesi daha uygun olacaktır.
