Grundfos SEG.40 Pompalar için Oto-Kaplin Seti

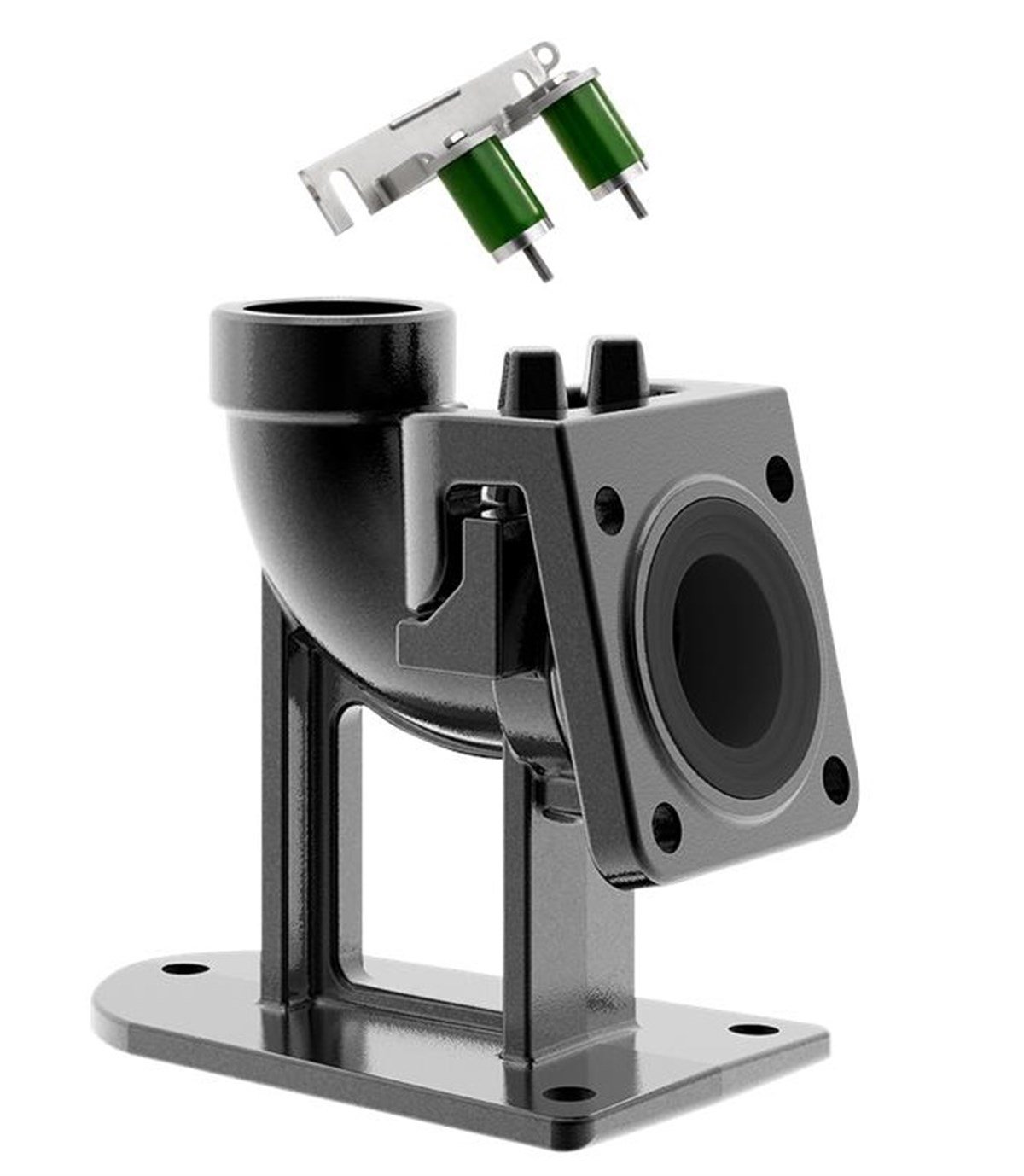

Oto-Kaplin Seti (SEG.40 Serisi Pompalar için)

Bu aksesuar, Grundfos SEG.40 serisi pompaların istasyonel (kızaklı) montajı için kullanılır.

Grundfos SEG.40 serisi pompanızı bu setle sabit montaj yaparak işletme konforunun keyfini sürün. Kaplin ve üst kızak tutucuları arasına pit çukurunuzun yüksekliği kadar klavuz rayları (uygun çapta çelik borular) montajlayın. Basma borusunu, ayaklı çıkış dirseğinin basma ağzına montajlayın. Pompanıza bağlayacağınız zincirinizi pit çukurunuzun üst kısmına sabitleyin. Servis/bakım zamanlarınızda zincire güç uyguladığınızda pompanız tesisatınızdan bağımsız olarak klavuz rayları üzerinde hareket ederek yukarı gelecektir.

Set bileşenleri:

• Şase (Ayaklı çıkış dirseği)
• Kılavuz kelepçe*
• Üst kılavuz ray tutucu (Kılavuz raylar dahil değildir)
• Gerektiğinde kılavuz kelepçeyi pompaya takmak için kullanılan cıvata ve somon.

*Kılavuz kelepçe, çıkış flanşı DN 250 ve daha yüksek olan pompalara fabrikada monte edilir.
